《控制電源系列》
MD、MF、MP系列350W電源模塊
電源產品簡介
MD系列模塊化電源是一款小型化、高功率密度、低成本的工業級電源模塊；
MF系列模塊化電源在MD系列模塊的基礎上增加了輸入PFC功能、輸出電壓模擬量調節功能、輸出電流模擬量調節功能、模擬量開關機等功能，為客戶提供了更優異的產品性能。
MP系列模塊化電源同時具有輸入PFC功能、通訊功能，通訊接口默認為RS485。
客戶可以方便的使用上位機設置電源的輸出電壓、電流、開關機、過壓過流保護點等參數，同時可以實時采集電源的輸出電壓值、電流值、工作狀態、設置參數等，MP系列模塊默認斷電后記憶最后一次設定參數。
MD、MF、MP系列電源模塊具有以下特點：
★ 輸入級設計有差模、共模濾波電路、緩啟動電路、欠壓檢測電路；
★ 體積小、功率密度高；
★ 產品可在-40℃~+55℃溫度范圍內可靠、穩定工作；
★ 具有恒壓恒流兩種工作模式；
★ 產品電壓調節范圍寬；
★ 產品電流調節范圍寬；
★ 具有溫控風扇；
★ 保護功能完善，具有過溫保護功能、過流保護、過壓保護等保護功能。
|
型號 |
350-15 |
350-24 |
350-36 |
350-48 |
350-360 |
|
|
直流輸出 特性 |
調電壓范圍 |
2.0-18V |
2.0-32V |
2.0-40V |
2.0~56V |
2.0~360V |
|
調電流范圍 |
0~23A |
0~14.5A |
0~10A |
0~7.2A |
0~1.0A |
|
|
出廠電壓 |
15±0.2V |
24±0.2V |
36±0.2V |
48±0.2V |
360±0.2V |
|
|
功率 |
350W |
350W |
350W |
350W |
350W |
|
|
效率 |
85% |
92% |
92% |
93% |
94% |
|
|
電壓調整率 |
0.5% |
0.5% |
0.5% |
0.5% |
0.5% |
|
|
負載調整率 |
1% |
0.5% |
0.1% |
0.1% |
0.1% |
|
|
紋波與噪聲最大 |
50mV |
50mV |
50mV |
50mV |
150mV |
|
|
輸入特性 |
輸入電壓 |
AC220V±20% 、50±5 Hz（AC115V±20%輸入需定制）。 |
||||
|
輸入電流 |
不大于2A，浪涌電流不大于10A。 |
|||||
|
安全性 |
漏電流3mA(240VAC)。 |
|||||
|
絕緣電阻不小于200MΩ(500VDC)。 |
||||||
|
耐壓：輸入對輸出1.5kV；輸入對機殼1.5kV；輸出對機殼0.5kV。 |
||||||
|
其他 |
保護 |
過溫保護（截止）；過流保護（恒流）；過壓保護（截止） |
||||
|
環境 |
工作溫度：-40℃~+55℃（10%~95%RH）； 貯存溫度：-40℃~+60℃（10%~95%RH）。 |
|||||
|
尺寸、重量 |
MD系列：重量≤1.0kg；結構尺寸：226mm*78*41（長*寬*高）參見 “350W模塊尺寸-A”； MF系列：重量≤1.2kg；結構尺寸：226mm*108*41（長*寬*高）參見“350W模塊尺寸-B”； MP系列：重量≤1.2kg；結構尺寸：226mm*108*41（長*寬*高）參見“350W模塊尺寸-B”； |
|||||
|
MTBF |
200k hrs |
|||||

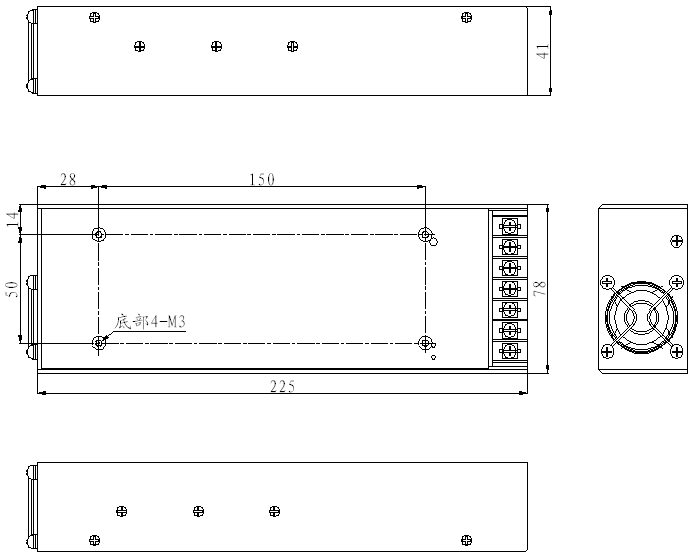

結構尺寸
